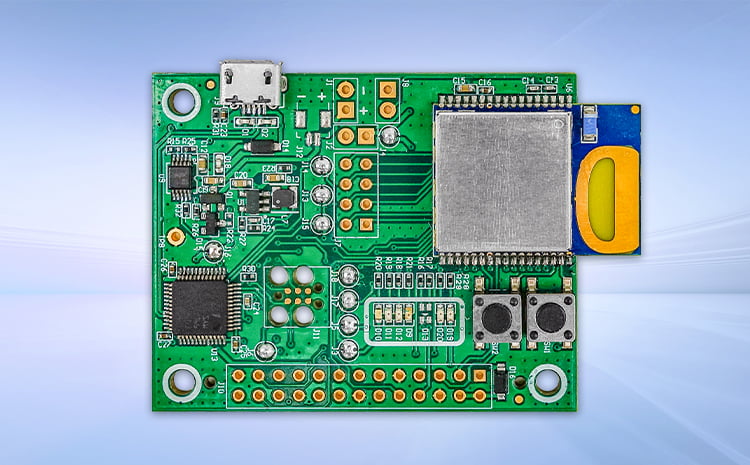

微能信息科技提供用于評估uwb模塊SKU609、SKU610的配套uwb開發板。uwb開發板外觀如下圖1所示。

圖1：uwb開發板板外觀（板子上默認無uwb模塊）

應用

uwb開發板有什么用呢？可用于評估uwb模塊SKU609和uwb模塊SKU610。uwb模塊SKU609、SKU610的所有功能都可以使用這個uwb開發板來執行。比如通過此uwb開發板可以開發uwb基站、uwb標簽等。后續還可以進一步搭建uwb定位系統（RTLS）。

特征

*  開發板上可以安裝SKU609，SKU610兩種uwb模塊；

*  uwb開發板配置J-Link組件，通過USB接口連接uwb開發板，即可用于對uwb模塊二次開發和調試；

*  通過SPI、UART和BLE的外部API接口來配置和控制開發板；

*  用戶可以自定義uwb開發板上的按鈕功能和LED指示燈狀態；

*  通過uwb開發板上的外部接口即可連接訪問uwb模塊的引腳；

*  uwb開發板的供電電壓要求為3.6V至5.5V

uwb開發板使用方法

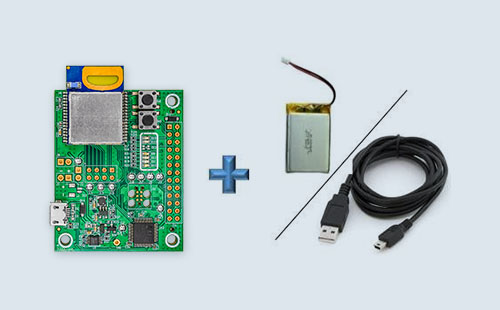

使用方法：uwb開發板搭配電池、二代usb數據線，如下圖2所示，即可用于開發RTLS定位系統的uwb基站、uwb標簽。

圖2：uwb開發板+鋰電池+usb數據線

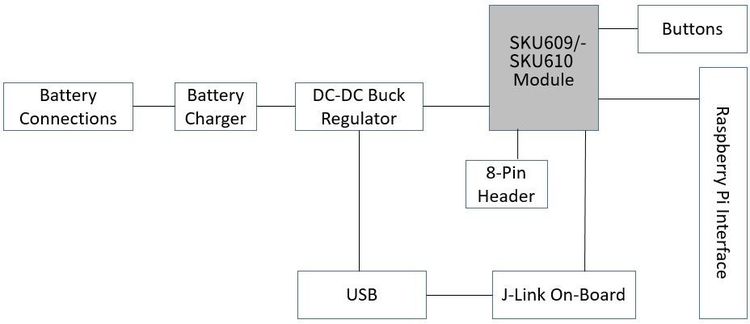

uwb開發板應用框圖

圖3：uwb模塊開發板主要部分

供電方式：uwb開發板有3種供電方式，包括：

（1）usb連接線供電；

（2）可充電鋰電池供電；

（3）樹莓派Raspberry  Pi供電。

當使用USB連接線或樹莓派Raspberry Pi為開發板供電時，它還可以為連接的鋰電池充電。

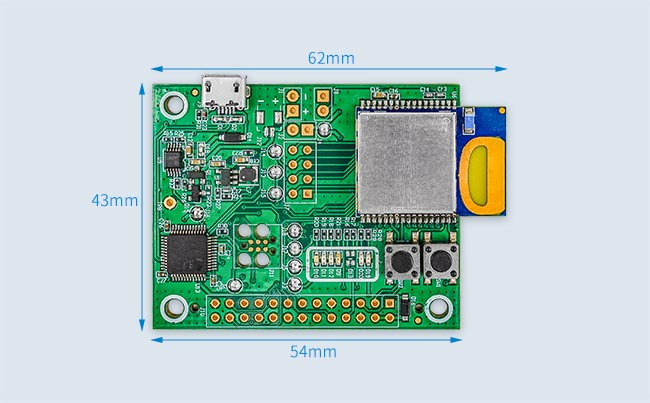

尺寸

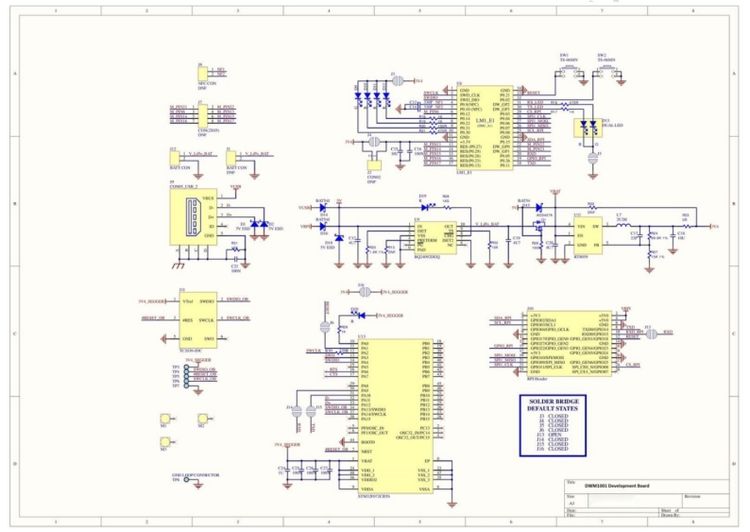

uwb開發板原理圖

uwb開發板購買

想購買uwb開發板的小伙伴兒，可以咨詢微能信息科技客服哦，這邊安排相關工程師給您報價！

配套u(yù)wb模塊推薦

uwb開發板配套的uwb模組有以下兩種：

1.  uwb模塊SKU609：150米測距，和uwb開發板配套可用于開發UWB標簽，uwb基站；

2.  uwb模塊SKU610：支持PDOA，配合uwb開發板可用于開發“自動跟隨”等應用。
