工廠廠區由于缺乏信息化、可視化的監管手段，以致廠區的管理無法實現可視化、直觀的管理，缺乏對數據的展示、分析和預測，導致在事故預防、處理等方面難以做到有效的控制，無法高效、快速響應事件！所以工廠急需廠區人員定位系統，對需要定位的人員、物資、車輛等高精度定位，對突發事件高效精確定位，快速響應，實現直觀高效、可視化的管理！

微能信息科技開發的廠區人員定位系統，以實現工廠廠區信息可視化管理為目標，基于uwb定位系統，結合無線通訊技術，通過在廠區部署uwb定位基站，并對廠區實際環境實景建模，將廠區人員信息、物資機器設備信息、車輛信息等在一維、二維或三維電子地圖模型上進行展示，定位精度高達10cm。

可實現功能：廠區人員定位和考勤點名、廠區車輛定位、物資設備資產定位管理和盤點、電子圍欄、區域超員/滯留告警、SOS一鍵報警呼救、歷史移動軌跡、門禁刷卡、巡更巡檢、視頻監控聯動、出入廠區的人員定位，車輛定位監控等。

微能信息的廠區人員定位系統方案旨在幫助用戶解決工廠安全和效率難題，賦能工廠廠區的安全管控，助力工廠信息化建設！

定位系統架構

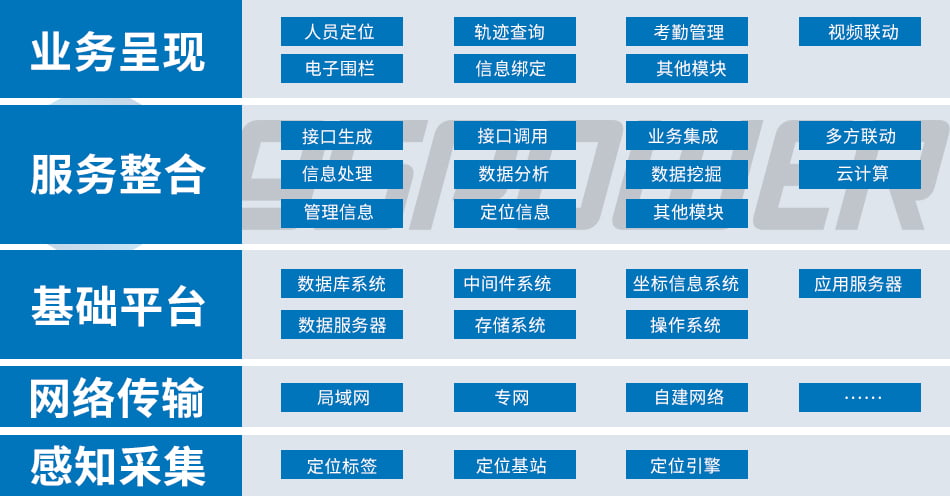

廠區人員定位系統的整體設計架構，以人員定位系統為基礎，融合UWB定位等技術、視頻監控技術等先進的信息化技術，整合人員定位、視頻聯動、移動軌跡查詢回放管理、電子圍欄等子系統的功能，建設功能強大的信息化人員定位系統。廠區人員定位系統架構如下圖所示。

1. 感知采集層

感知采集層是目標定位跟蹤的基礎，基于UWB定位技術，人員定位標簽（如定位胸牌、安全帽定位標簽、UWB手環等）作為人員位置基礎數據源頭，UWB定位基站作為目標定位跟蹤數據的存儲和傳輸載體，由UWB定位引擎來完成人員位置的解算。

2. 網絡傳輸層

網絡根據業務類型可劃分為工廠內部局域網、自建專網等。目標追蹤與坐標信息的數據傳輸根據工廠實際情況來選擇，在某一個網絡中構建目標跟蹤與地理信息系統專用業務子網。專用業務子網與已有的網絡進行邏輯隔離。

3. 基礎平臺層

基礎運行平臺層是目標跟蹤與坐標信息系統的運行基礎，其中包括數據庫系統、操作系統、中間件系統、數據庫服務器、應用服務器、存儲系統等，還包括通用的POE交換機等硬件。

4. 服務整合層

服務整合層是目標跟蹤與位置信息系統的業務呈現關鍵，廠區人員定位系統可以整合工廠已有的安防系統和業務系統，服務整合包括了接口生成、接口調用、業務集成、多方聯動、信息處理、智能分析、數據挖掘、管理信息、預警信息、定位信息等各種技術手段和業務數據的融合。

5. 業務呈現層

業務呈現層包括安防聯動、視頻監控聯動、人員定位、人員移動軌跡管理、人員查詢、一鍵求救、考勤管理、點名統計等各個應用功能模塊。

定位系統功能

1. 人員定位系統可視化建模

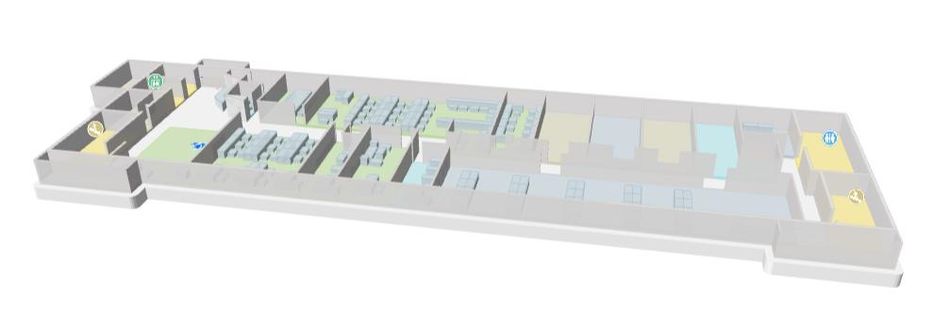

根據工廠廠區實際情況進行可視化電子建模（二維、三維建模），為用戶提供直觀的操作體驗?？梢园凑諒S區各個建筑的樓層單獨建模出圖，三維立體分層展示人員位置。房間尺寸比例與實際一致，并能明顯區分房間、出入口等。建模示例如下圖1所示：

圖1：建模示例圖

2. 人員定位、物品物資、車輛實時定位

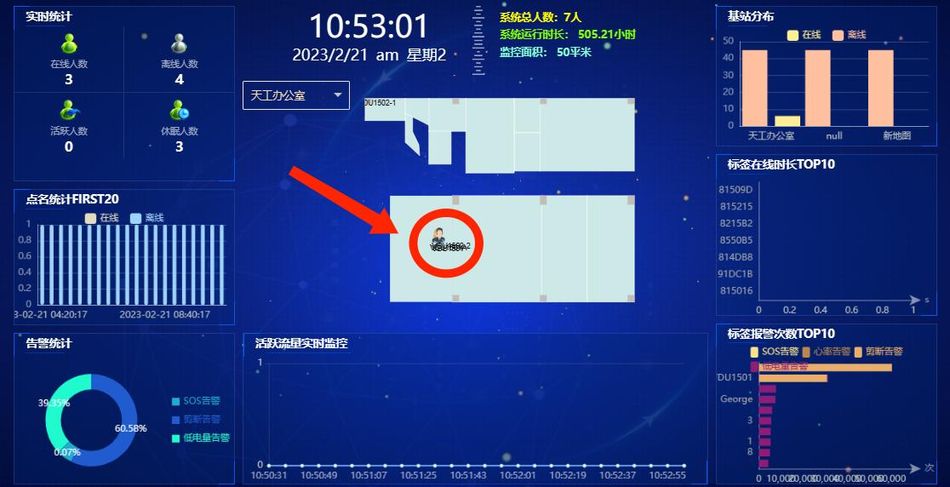

廠區人員定位系統可以對工廠UWB信號覆蓋范圍內的多種對象，包括人員、車輛、物資、固定資產等進行實時定位，在系統的電子地圖上將這些對象的實時位置精準的展示出來！工廠管理人員可以實時查看、實時監控每一個對象的實時位置信息！并可根據不同圖標或顏色等區分不同類型人員。

3. 對進入廠區的訪客人員進行定位和監控

在人員定位系統中可以快速定位訪客所在地點，實時監控的位置?？蓜討B(tài)掌握人員數量和實時分布情況。

4. 追蹤指定人員位置

在定位系統的地圖上，可標記指定人員，可隨著指定人員（佩戴uwb定位標簽）的移動全程實現跟隨定位管理。

5. 人員移動軌跡管理

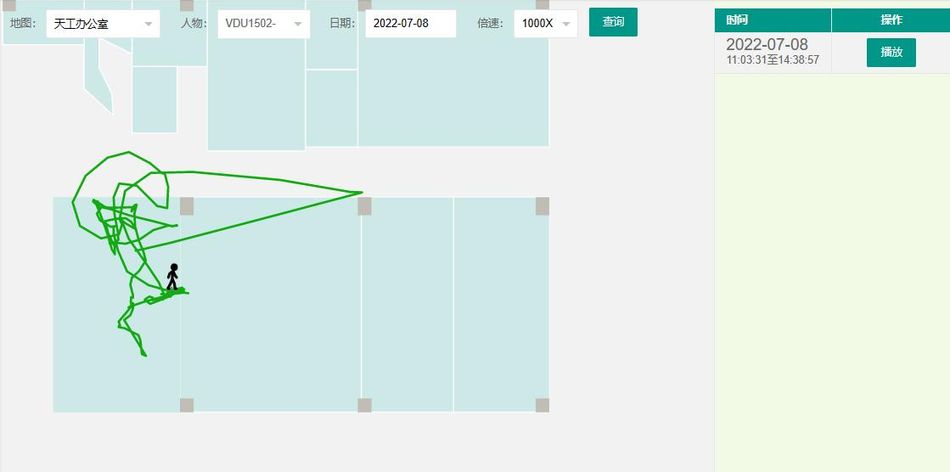

廠區人員定位系統可跟蹤監控每一個進入工廠生產區域的人員的實時移動軌跡，并繪制行動路線圖。將一個或多個人員行進軌跡在電子地圖上可視化展示，真實還原人員的移動軌跡。也可以回放查看任意時間段，不同人員的歷史移動軌跡，對歷史記錄進行追溯，如下圖2所示。

圖2：歷史移動軌跡查詢

6. 電子圍欄

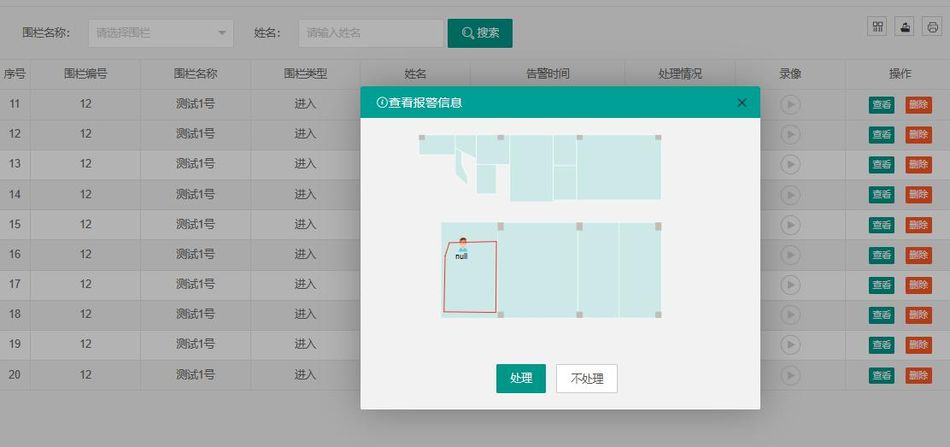

可在廠區特定區域設定單個或多個禁入禁出的虛擬電子圍欄管控區域（如危險區域），如下圖紅框所示。并根據設定的規則選擇禁止進/出的人員。給不同的員工賦予不同的出入權限，違規出入者，定位系統自動報警提醒，實現安全生產管理。

圖3：系統電子圍欄功能

7. 人員行為監測

記錄進入特定區域的人員、人數，對區域內不同人員進行行為跟蹤監測，包括區域停留時間、超時監測、聚眾監測、不動監測等，及時響應救援告警，保障員工人身安全。

8. 員工考勤

根據工廠不同廠區考勤區域的進出記錄，對員工進行實時考勤，包括缺勤、上班、下班等。

9. 電子點名

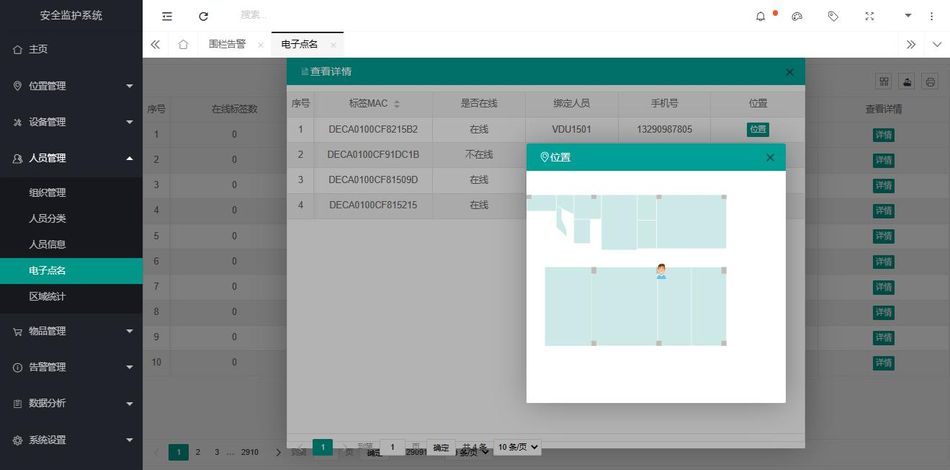

除了對整個工廠進行考勤外，工廠管理人員還可通過電子點名功能自定義點名時間、點名區域，定位統計可獲取當前區域內人員數量，并且可自動生成點名報表，實時計算應到、實到、缺勤數量，如下圖4所示。工人到位情況一目了然。

圖4：電子點名

10. 串崗、脫崗報警

該廠區人員定位系統可對員工進行脫崗、串崗行為監測，當員工超過一段時間脫離崗位，或者處于他人崗位，系統自動報警，提醒管理者進行人員管理。

11. 超員、缺員報警

廠區人員定位系統管理后臺可以設置每個生產車間或區域的限制人數，實現超員報警和缺員報警功能。如果該區域授權的總?cè)藬?shù)已經滿員或未達標，系統發出預警信息，提醒管理人員及時予以干預。

12. 一卡通門禁刷卡

人員定位工牌可根據實際需要集成RFID、NFC功能，實現人員定位、門禁刷卡等功能。

13. SOS一鍵報警

UWB標簽（人員定位工牌、安全帽定位標簽、uwb手環等）都配置有SOS一鍵告警按鍵。當定位人員發生緊急情況，可第一時間通過定位胸卡物理按鍵進行一鍵報警。系統后臺實時接收報警信息，顯示報警人員位置等信息，并通知管理人員處理。

14. 視頻聯動

廠區人員定位系統還可以接入攝像頭，針對廠區不同的區域進行視頻監控聯動，隨時隨地觀察廠區每個區域的現場情況，方便進行實時管理，有效保障人員、物資和財產安全。

15. 叉車防撞，人車防撞

工廠人員定位系統還可以接入叉車防撞預警系統，進行叉車與叉車防撞、人員與叉車防撞預警，保證人員安全，安全生產！

16. 報表統計

系統具有統計報表功能，自動生成多種類型的圖表進行展示，如人員統計報表、告警報表、信息管理報表等，直觀地展示工廠廠區的現階段情況。

17. 其他定制功能。

定位精度

定位精度10厘米（典型值）；一般遮擋定位精度為30厘米；動態和靜態定位精度平均在10厘米~30厘米范圍。

定位對象

定位區域

微能信息科技的工廠廠區人員定位系統，定位區域覆蓋廠區的室內和室外，信號覆蓋廣，定位更全面！

方案優勢

定位基站和標簽

廠區人員定位系統部署了UWB定位基站和UWB標簽，UWB標簽包括多種形態，如下圖所示。

（一）UWB定位基站

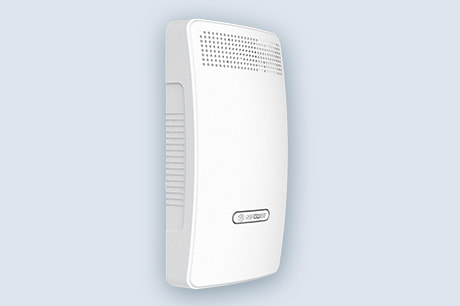

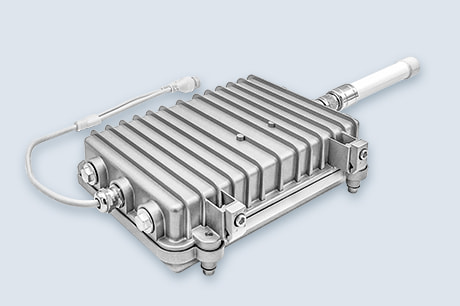

UWB基站覆蓋整個工廠廠區室內、室外區域，可選擇UWB定位基站VDU2503、VDU2506，IP66級防水防塵，如下圖所示。

（二）UWB標簽

不同的定位對象，微能信息科技有不同形態的UWB定位標簽。工人定位、物資定位、車輛定位等適合的定位標簽如下圖所示。微能信息科技也支持定制其他形態的UWB標簽。UWB標簽的定位頻率可根據需要自行配置。

應用場景

該廠區人員定位系統可應用于各類工廠，做精準的人員定位、物資定位、車輛定位、資產定位等。包括：

工廠人員定位系統客戶案例

1. 江蘇某鋼鐵工廠人員定位系統案例（點擊查看詳情）

2. 廣東某電廠人員巡檢定位項目 （點擊查看詳情）

其他廠區人員定位系統方案

如果您對定位精度要求不高，廠區的定位環境比較簡單，也可以考慮其他人員定位方案。藍牙人員定位系統方案的定位精度是3米~5米，詳情點擊：藍牙定位系統方案

廠區人員定位系統，可咨詢微能信息科技，工廠人員定位系統方案廠家，網站：www.zhangyeji.com.cn
