藍牙網關掃描藍牙數據和傳輸流程大揭秘，值得收藏！
發布日期：2019-03-04 瀏覽次數：479次

藍牙網關，又叫ble低功耗網關、藍牙探針，集成了WiFi 和 BLE藍牙兩種無線通信方式，WiFi與藍牙之間通過UART串口通信，藍牙網關常用于藍牙數據抓取和傳輸。網關抓取BLE藍牙設備的數據，通過WiFi的方式轉發到指定的服務器。

那藍牙網關抓取和傳輸數據的工作流程是怎樣的呢？下面微能信息（95power）小編詳細介紹下藍牙網關掃描抓取數據和傳輸?shù)墓ぷ髁鞒?。藍牙網關的藍牙默認工作在掃描模式，掃描周圍藍牙設備的廣播包數據，不和藍牙設備建立連接的；

當然微能信息（95power）的工程師也考慮到有些用戶需要藍牙網關一直和藍牙設備建立連接的，所以微能信息全系列藍牙網關都是支持修改軟件和藍牙設備建立連接的。不過因?yàn)槊總€(gè)用戶想連接的藍牙設備內部的協議等不盡相同，所以需要具體根據用戶的藍牙設備來修改藍牙網關內部的軟件。

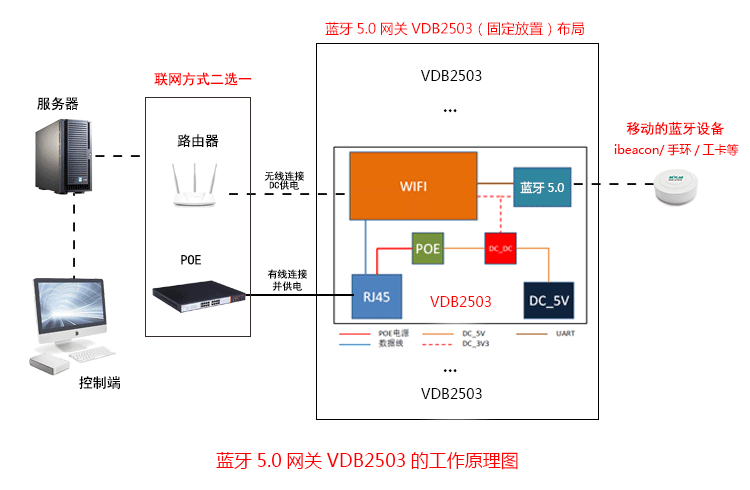

藍牙網關掃描抓取藍牙數據傳輸?shù)椒?wù)器的工作流程如下:

（1）藍牙掃描周圍Ble藍牙設備廣播的數據包；

（2）藍牙將廣播數據通過UART串口發給Wifi部分；

（3）Wifi部分將數據通過UDP(默認方式)發送到指定的服務器；

（4）服務器將數據下發給Wifi(看具體需求)；

（5）Wifi將數據通過串口發給藍牙(看具體需求)

（6）藍牙處理數據，上報數據。

（7）重復以上流程。

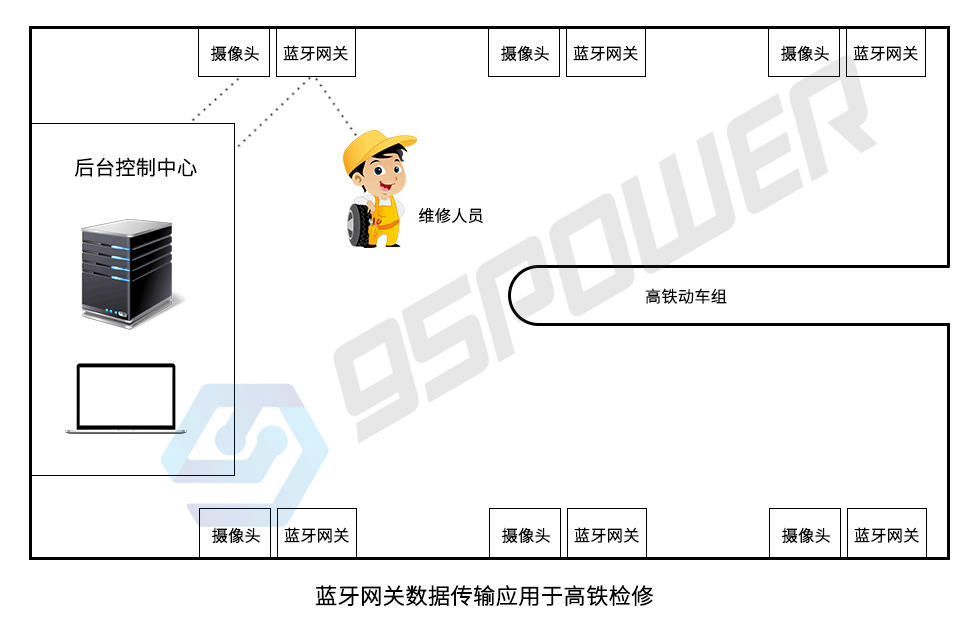

藍牙網關數據傳輸應用于高鐵檢修的案例：
高鐵檢修主要是對高鐵的日常維護和安全檢查，為了防止意外發生，我們需要對檢修的過程進行監控！雖然維修現場一天24小時都有攝像頭監控，但是服務器的儲存量有限，所以一般只保存維修時的監控錄像比較經濟合理！ 那怎樣才能讓服務器自動去保存維修時段的錄像呢，這就需要藍牙網關在中間起到數據抓取和傳輸?shù)淖饔茫?br/>

在高鐵檢修的攝像頭自動記錄維修的過程中，藍牙網關掃描抓取藍牙手環數據的工作原理如下：
藍牙網關掃描探測到維修人員（佩戴藍牙手環或工卡）的位置，只要人在藍牙網關探測的范圍內，服務器就對當前攝像頭的視頻信息進行保存記錄！所有維修人員必須佩帶藍牙手環或工卡，藍牙網關布置在維修現場的固定位置，通過無線WiFi或RJ45有線方式連接網絡。

藍牙網關掃描抓取藍牙數據并傳輸?shù)倪^(guò)程如下：

1、維修人員佩帶藍牙手環走進藍牙網關的感知范圍（由藍牙RSSI值決定）；
2、藍牙網關中的藍牙和WiFi通過串口通訊傳輸數據；
3、WiFi將傳遞過來的信息上傳到指定的服務器；
4、服務器后臺處理數據，控制攝像頭自動記錄監控錄像，直到佩戴藍牙手環的維修人員走出藍牙網關的探測范圍，攝像頭監控結束。

好了，以上就是微能信息（95power）全系列藍牙網關數據抓取和傳輸?shù)墓ぷ髁鞒探榻B，更多藍牙網關的信息可點擊：藍牙網關，或咨詢0755-23779409，也可點擊網站右側客服QQ咨詢，返回首頁。
