藍牙網關在室內定位方案中的應用原理和架構
發布日期：2019-03-26 瀏覽次數：227次

      基于藍牙網關+iBeacon的室內定位技術以其網關和ibeacon的低功耗、低成本、易部署、精度較高等優點被廣泛應用于養老院、商場、博物館等領域。目前，基于藍牙網關的穿戴式藍牙標簽（藍牙手環、藍牙工牌等）的定位發揮著越來越重要的作用。今天就以微能信息（95power）的全系列藍牙網關為例，談?wù)勊{(lán)牙網關在室內定位方案中的應用。

藍牙網關在室內定位中的應用原理：

       藍牙網關比較常用的功能就是進行反向藍牙定位，反向藍牙定位是利用藍牙網關將掃描到的ibeacon廣播出來的藍牙數據通過網絡上傳到云端服務器上，并且利用藍牙掃描到的ibeacon設備數據中的RSSI值，通過在后臺運行藍牙定位引擎算法，通過這個RSSI值能夠確定iBeacon設備與藍牙網關的距離或者范圍，實現ibeacon設備的位置追蹤，并在后臺GIS地圖上實時展示出來。

藍牙網關在室內定位中的應用架構：

微能信息（www.zhangyeji.com.cn）的藍牙網關在室內定位中的應用有兩種

（1）第一種是藍牙網關應用于被動式藍牙定位系統中

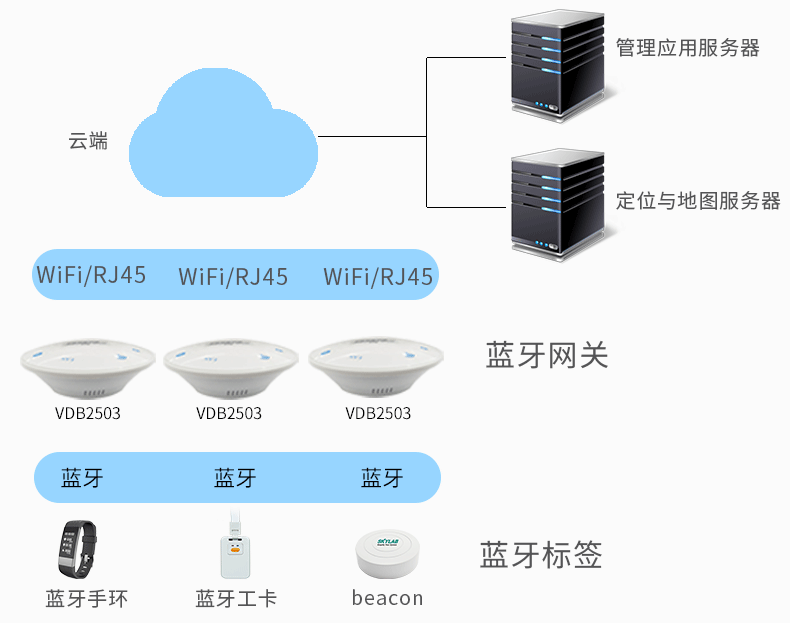

ibeacon信標（手環、工牌、iBeacon）自動廣播藍牙數據信息，藍牙網關收集后發送到服務器計算，后臺藍牙定位算法計算后輸出ibeacon信標的位置信息。藍牙網關的應用系統框架如下：

ibeacon信標工作在iBeacon廣播狀態，將自身的MAC地址、電量、心率等信息進行廣播；

藍牙網關掃描到ibeacon信標的廣播信息，將相關信息通過網線或者WiFi傳輸（4G藍牙網關VDB2505可以通過4G流量和WiFi兩種方式）到中央定位引擎（VDB CLE-11）,中央定位引擎對有關信息進行計算，獲取到ibeacon信標的位置信息；

終端顯示軟件(VDB RTLS-11)將ibeacon信標的位置信息進行顯示，可以實現實時位置跟蹤、軌跡回放、電子圍欄、心率監測等功能。

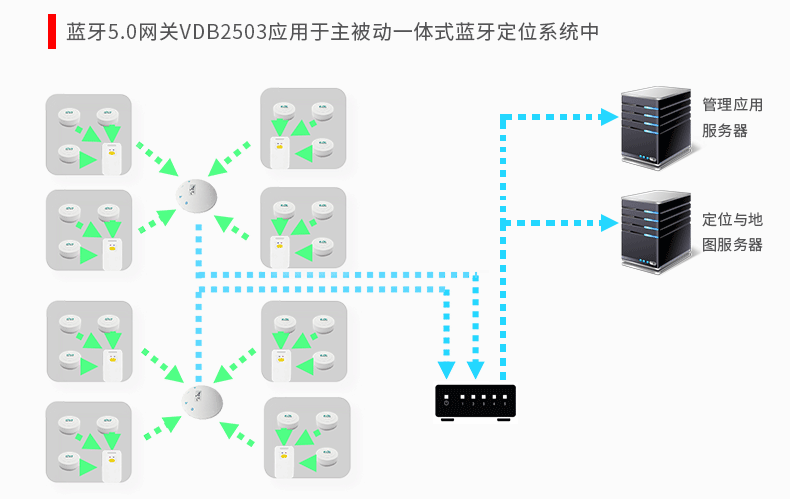

（2）第二種是藍牙5.0網關VDB2503應用于主被動一體式藍牙定位系統中

采用在室內部署藍牙5.0網關+iBeacon的方案，既可做室內導航，也可做被動藍牙定位，藍牙網關的系統應用框架如下：

iBeacon信標工作在廣播模式，將自身的MAC地址、電量等信息進行廣播；；

藍牙定位工卡掃描到iBeacon的廣播信息，將iBeacon信息進行轉發；

藍牙網關收集工卡信息，將工卡轉發出來的iBeacon信息發送給CLE定位服務器；

CLE定位服務根據工卡和iBeacon信息，計算出工卡位置，終端顯示軟件將工卡的位置信息進行顯示，可實現實時位置跟蹤、軌跡回放、電子圍欄等功能。

好了以上就是微能信息(www.zhangyeji.com.cn)的藍牙網關在室內定位系統中的應用解析。 藍牙網關在室內定位系統中的應用，為幼兒園、游樂園、養老院、博物館、展會、商超、園區等場景提供基于位置的安全看護、人員定位管理、物資管理、數據統計分析。
