一、UWB防爆天線

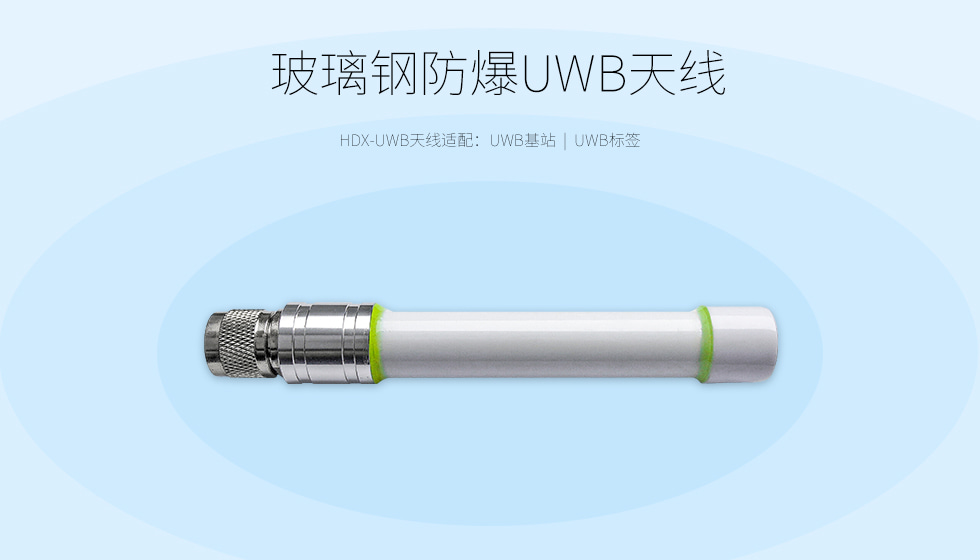

UWB天線HDX-UWB是深圳市微能信息科技有限公司推出的一款玻璃鋼UWB防爆天線。此款防爆uwb天線可以集成到基于DW1000方案開發的UWB標簽或者uwb基站中。與深圳市微能信息科技有限公司提供的DW1000方案UWB收發器配合使用。外觀如下圖所示，

二、應用

（1）HDX-UWB天線集成到UWB標簽上，作為uwb標簽的天線使用。

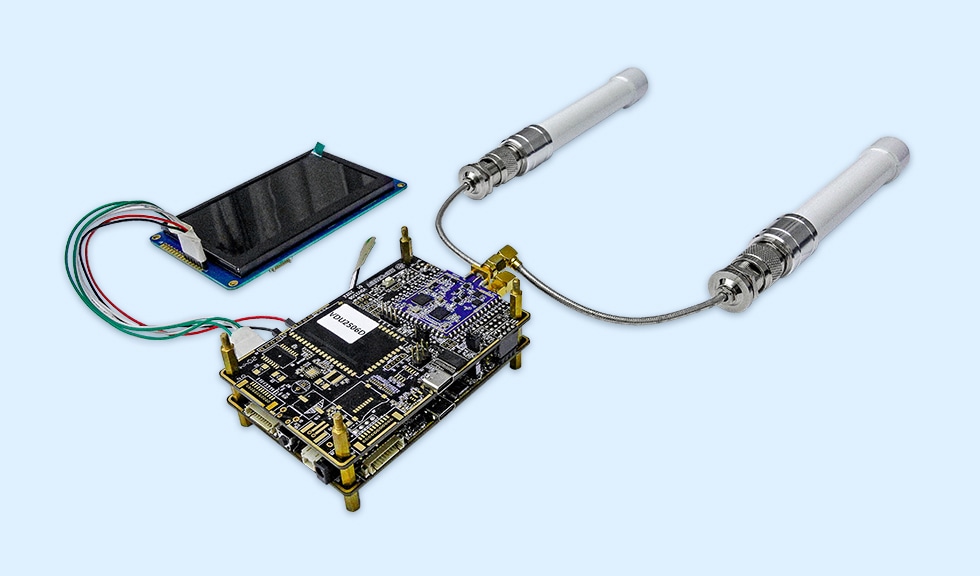

（2）HDX-UWB天線集成到UWB基站上，作為uwb基站的天線使用，如下圖所示，HDX-UWB天線集成到UWB定位雙基站VDU2506D上使用；

三、結構尺寸

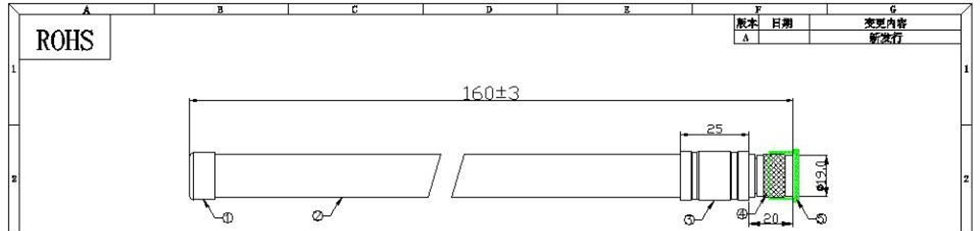

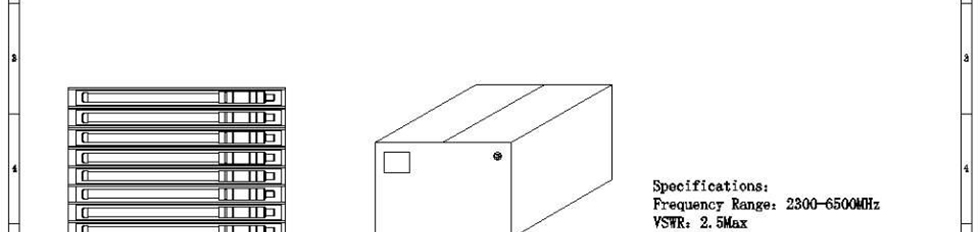

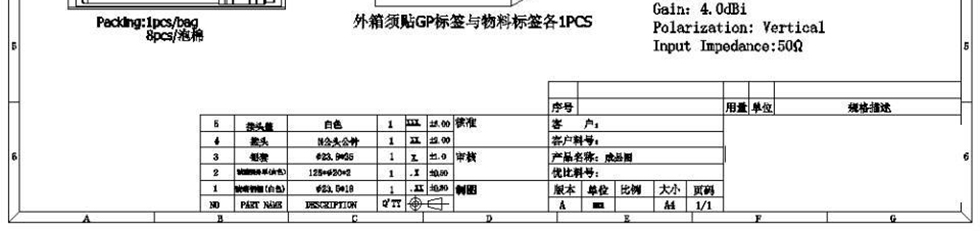

HDX-UWB天線的尺寸如圖所示，方便設計參考。

四、UWB天線參數

五、UWB天線測試效果

以下幾張圖是深圳市微能信息科技有限公司的研發工程師給出的HDX-UWB天線的性能實測效果圖，顯示了HDX-UWB天線的性能優勢。

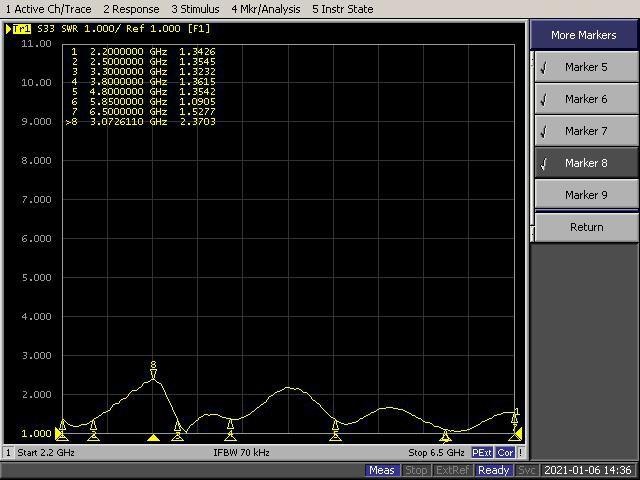

（一）網絡分析儀測試報告

（二）暗室2D、3D輻射圖（整機數據）

1，UWB天線HDX-UWB的效率及增益如下表所示，

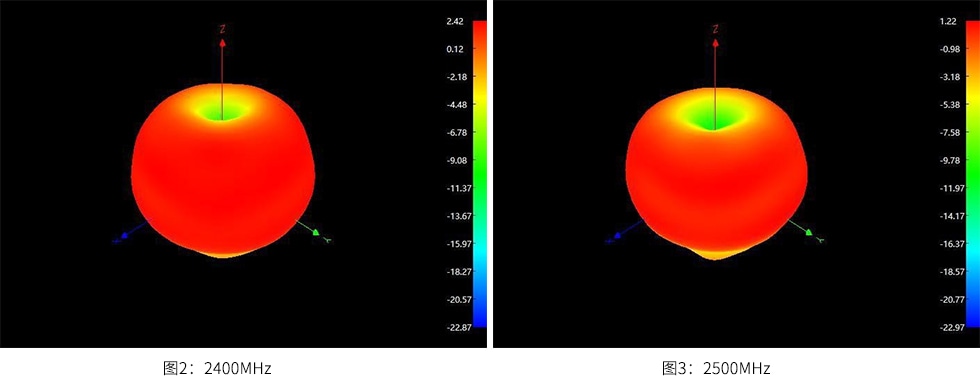

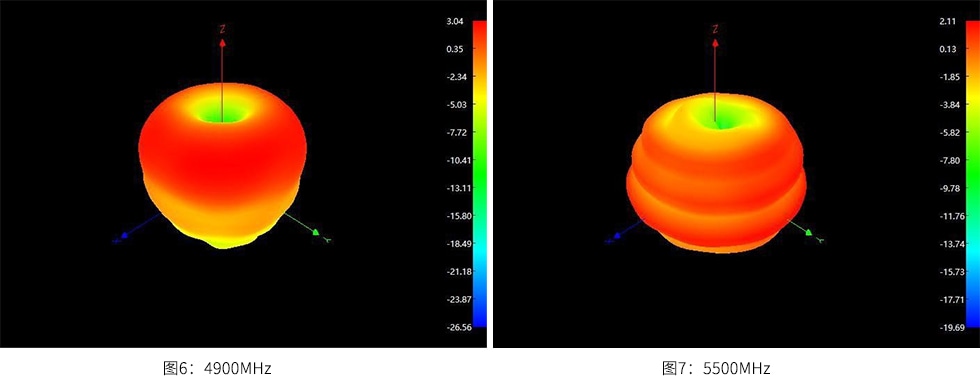

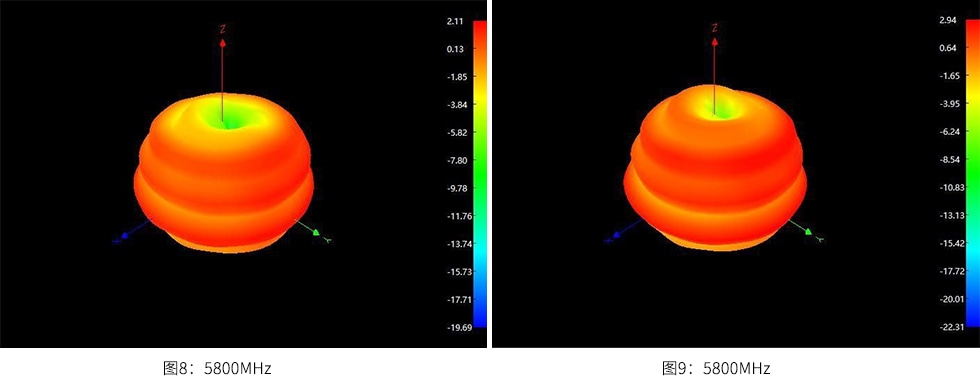

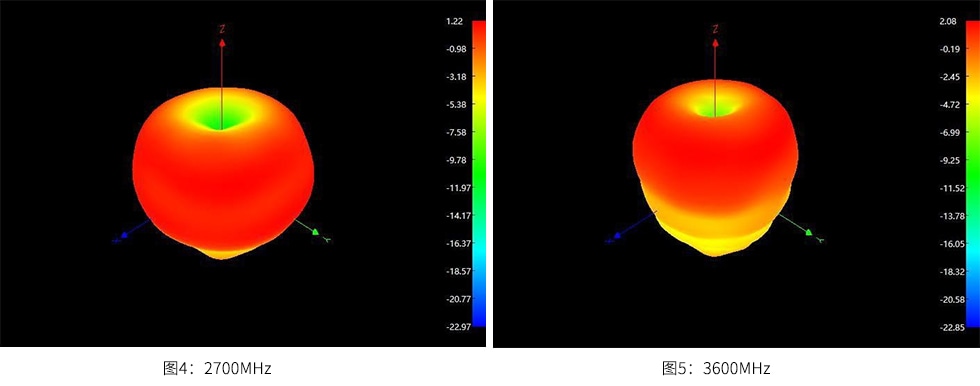

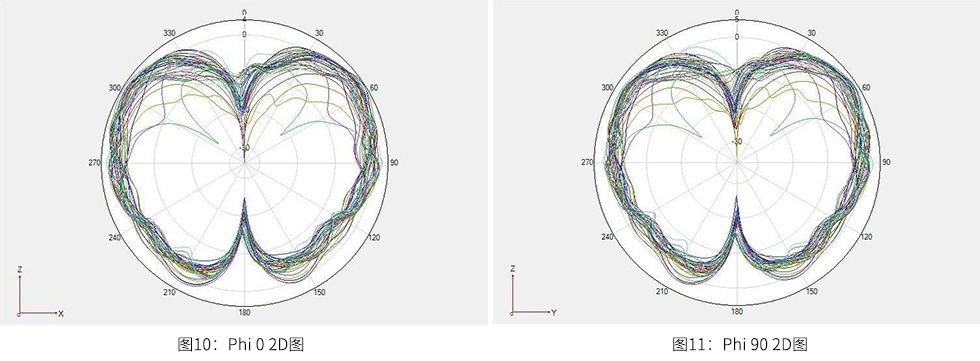

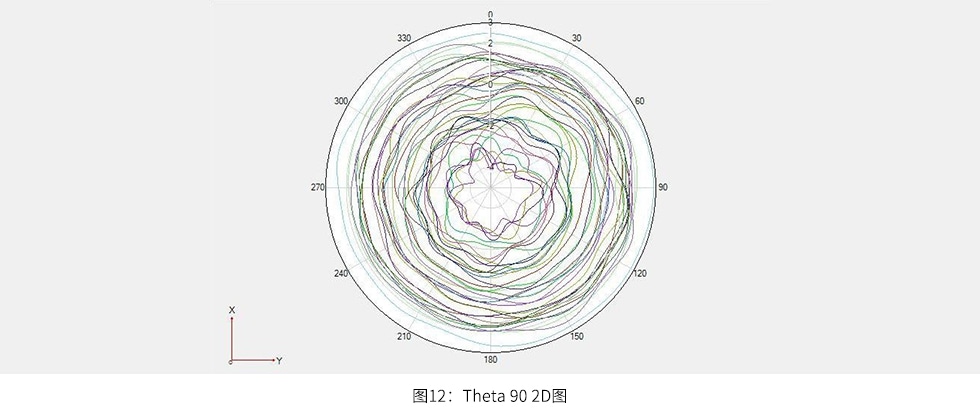

2，UWB天線HDX-UWB在不同的頻率下的2D/3D場型圖如下，

UWB天線、UWB防爆天線供應商，深圳市微能信息科技有限公司，網站：www.zhangyeji.com.cn
