?Beacon防拆藍牙資產定位標簽VDB1620（默認設置電池續航4.9年）

支持藍牙4.2/5.0，防拆卸按鍵，?Beacon藍牙信標，資產定位標簽。IP67級防水防塵，默認參數設置電池續航4.9年，nordic nRF52832方案，兼容iBeacon和Eddystone廣播協議，廣播距離可達70米，支持手機app修改廣播參數。預留溫濕度傳感器。主從一體，支持掃描和轉發。支持二維碼，NFC定制內容。應用：資產定位管理，資產/物品盤點，室內定位導航，考勤簽到打卡，近場信息推送。
尺寸：72*45*26mm（長*寬*高）
瀏覽次數：1221

規格書下載

?Beacon防拆藍牙資產定位標簽VDB1620（默認設置電池續航4.9年）

資產定位標簽VDB1620是深圳市微能信息科技有限公司基于nordic nRF52832芯片方案開發的一款藍牙定位標簽。VDB1620也是一款beacon藍牙信標，其廣播協議符合藍牙BLE廣播協議，包括iBeacon（Apple）和Eddystone（Google）兩種協議。

* VDB1620內部預留加速度傳感器和溫濕度傳感器，可以采集相應的信息并廣播出去，用藍牙網關收集回傳到云端服務器。（默認出貨不貼，如有需要可以說明）。

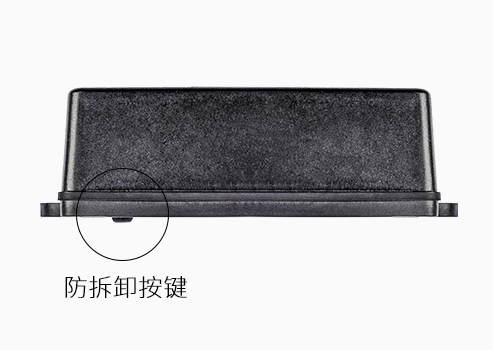

防拆資產定位標簽VDB1620防拆原理

VDB1620是一款防拆型資產定位標簽，防拆原理在于VDB1620配置有防拆卸按鍵。將VDB1620安裝在被定位的物品上，防拆按鍵會被按下。

在資產定位標簽VDB1620被拆卸下時，防拆按鍵會自動彈起。彈起時會在VDB1620的廣播包中增加防拆報警信息，藍牙網關接收到標簽的防拆報警信息后，再將信息上傳到管理平臺。

VDB1620用于資產定位管理

資產定位標簽VDB1620是一款主從一體（藍牙主機和從機一體）的藍牙設備，同時支持掃描和轉發?？梢宰鳛樗{牙信標（藍牙從機），同時也可以作為藍牙主機設備，支持掃描監測周圍的beacon藍牙從機設備，并將采集的beacon廣播信息轉發給藍牙網關。

VDB1620常用于資產定位管理系統中，VDB1620做資產定位的原理同微能信息的藍牙5.0定位系統方案。

案例：比如VDB1620用于超市購物車定位管理，將VDB1620安裝在購物車上合適的位置。方案流程如下：

VDB1620會周期性地掃描采集周圍部署的beacon藍牙信標的廣播信息，并將收集到的信息轉發給藍牙網關。

藍牙網關再將接收到的beacon信息回傳到藍牙定位引擎服務器和管理平臺。

藍牙定位引擎服務器運行定位引擎計算出資產定位標簽VDB1620的位置信息，也就知道了其所綁定的購物車的位置信息。

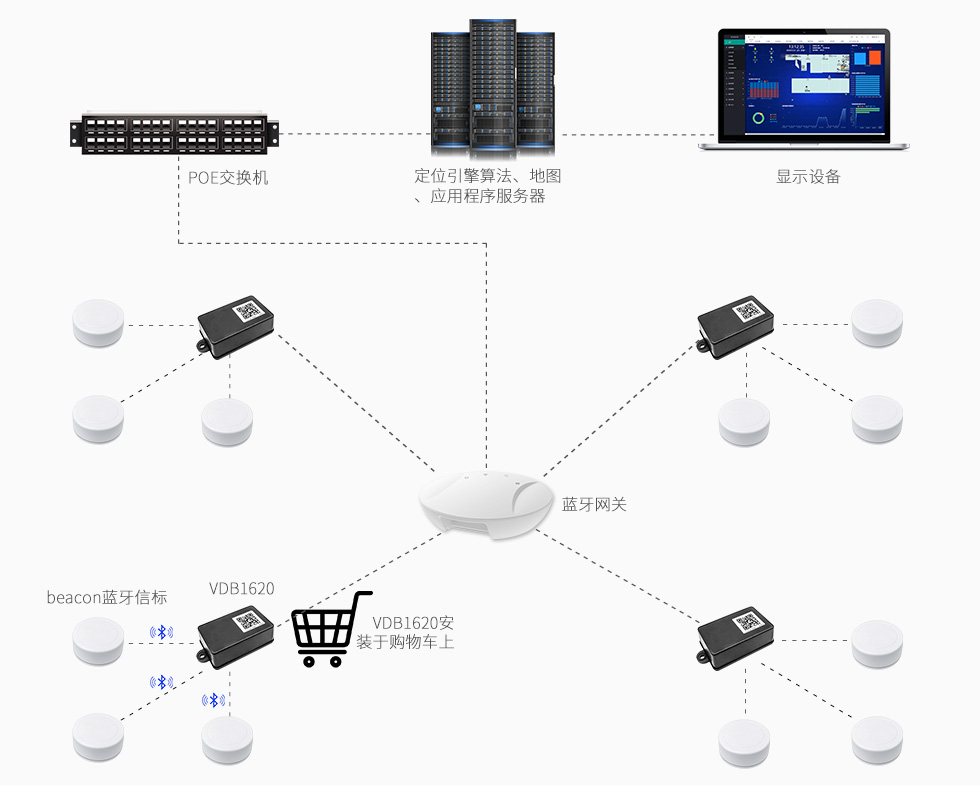

方案架構如下圖所示：


VDB1620特征


支持藍牙4.2/5.0


低功耗設計


默認參數續航4.9年


廣播距離可達70米


配置防拆卸按鍵


支持手機app修改參數


IP67級防水防塵


資產定位管理盤點


支持iBeacon和Eddystone協議


主從一體，掃描+轉發


螺絲固定安裝方式


支持二維碼定制內容

VDB1620應用

資產定位標簽VDB1620廣泛應用于資產定位管理，物品定位追蹤，室內定位、室內導航、展會/博物館導航、社交簽到、廣告推送、巡更巡檢等方案應用中。

1，VDB1620用于資產定位管理，資產/物品盤點，物品定位追蹤，比如超市購物車定位管理等；

2，VDB1620用于室內導航系統，比如用在商場導航，景區景點導覽、博物館導航、展會導航；

3，VDB1620也可以用于基于位置信息的廣告推送，信息推送。比如推送商品優惠券等。

VDB1620參數

產品參數
尺寸	724526mm（長寬高）
電池型號	Size AA（5 號電池/Excell 工業裝 2600mAh 容量）
工作溫度	-40℃~85℃
傳感器參數（預留，默認出貨不貼）
加速度傳感器	3 軸，±2g/4g/8g/16g 四檔可調
濕度度傳感器	0%RH~100%RH（±%2RH）
溫度傳感器	-20℃~70℃（±0.2℃）
藍牙參數
無線標準	藍牙?4.2/5.0
頻率范圍	2400MHz---2483.5MHz
數據速率	1Mbps(Bluetooth ? 4.2)；2Mbps(Bluetooth ? 5.0)
調制技術	GFSK調制
無線安全	AES HW Encryption
傳輸功率	發射功率-40dBm，-20dBm，-16dBm，-12dBm，-8dBm，-4dBm，0dBm，+3dBm，+4dBm
靈敏度	-94dBm at 1Mbps BLE
工作模式	主從一體（主機模式+從機模式）

VDB1620電池參數

VDB1620用兩節5號電池（南孚Excell工業裝）串聯供電，電池更換方便。電池續航時間參考如下表格所示。

廣播功率（dBm）	覆蓋范圍（米）	廣播間隔	電池使用時間（月）
+4dBm	70米	100ms	10.2
		200ms	19.7
		500ms	45.1
		1000ms	78.9
+0dBm（默認設置）	50米（默認設置）	100ms	13.8
		200ms	26.5
		500ms（默認設置）	58.9（4.9年）
		1000ms	99.2

* 表格中的計算默認采用南孚Excell工業裝電池，電量以2600mAh作為參考；

* Beacon資產標簽的功耗數據僅供參考，未考慮電池自放電因素。當計算壽命大于電池壽命（5年）時，以電池壽命為準；

手機app修改資產定位標簽VDB1620的參數

VDB1620也是一款藍牙信標，所以VDB1620支持通過手機APP（Skylab_xBeacon）進行連接，并修改其廣播參數。手機app可以修改VDB1620的廣播頻率、發射功率，UUID，Major，Minor，設備名稱等參數。當VDB1620處于廣播狀態時這些參數將被廣播出來。

此外，通過我司的手機app，可以將藍牙信標VDB1620切換成不同的工作模式，包括iBeacon模式和Eddystone模式，如下所示。

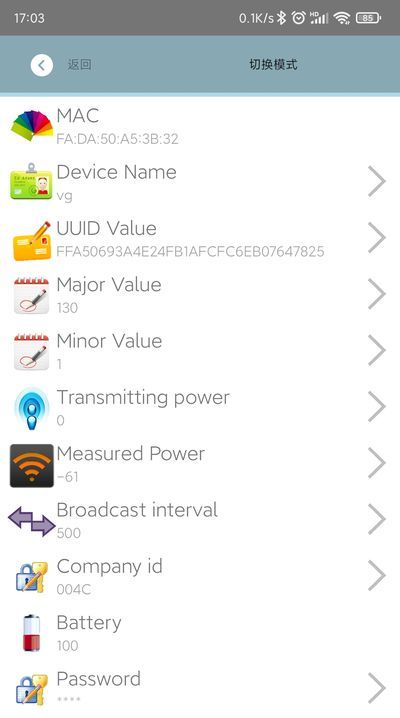

（一）手機app連接上藍牙信標VDB1620后，默認的工作模式是ibeacon工作模式，如下圖所示

由左圖可知，在app里面可以修改如下這些Beacon參數：

* 修改藍牙信標VDB1620的名稱

* 修改UUID

* 修改用戶數據

* 修改Major值

* 修改Minor值

* 修改無線發射功率

* 修改參考校正功率

* 修改廣播間隔

* 修改連接密碼

* 切換ibeacon和Eddystone模式

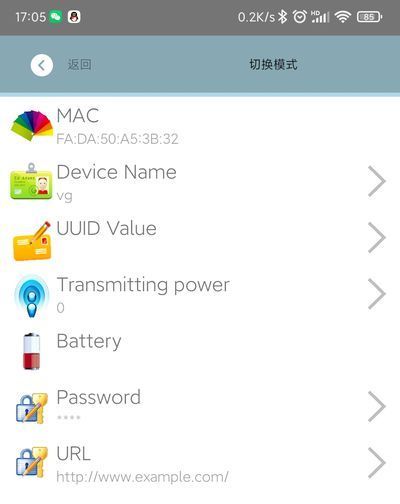

（二）在app里面，將工作模式切換成Eddystone工作模式，如下圖所示

由左圖可知，在Eddystone工作模式下，可修改如下參數：

* 修改URL

* 修改Eddystone的UID信息

* 設置EID信息

* 設置TLM信息

出貨清單

設備名稱	型號	數量	備注
藍牙信標資產標簽	VDB1620	1 PCS	帶防拆按鍵
電池	SIZE AA（5號）	2 PCS	南孚Excell 工業裝，2600mAh
