iBeacon防拆資產標簽藍牙信標VDB03

VDB03 是一款防拆型資產標簽藍牙信標。其廣播協議符合藍牙 BLE 廣播 iBeacon（Apple）協議。它通常被安裝在一個合適的位置，周期性地向它的周圍環境進行廣播，從而被其他藍牙設備如藍牙網關掃描到其廣播內容，并計算出位置信息。
尺寸：37.3*23.4*5.1mm
瀏覽次數：1208

規格書下載

iBeacon防拆資產標簽藍牙信標VDB03

iBeacon藍牙信標VDB03簡介

VDB03 是一款防拆型資產標簽藍牙信標。其廣播協議符合藍牙 BLE 廣播 iBeacon（Apple）協議。它通常被安裝在一個合適的位置，周期性地向它的周圍環境進行廣播，從而被其他藍牙設備如藍牙網關掃描到其廣播內容，并計算出位置信息。通常它是不會被其他 BLE 的主機設備連接上的，但是可以通過手機APP 進行連接，并修改其廣播參數等內容。

Skylab_Beacon 是一款 SKYLAB 研發團隊研發用于配置 VDB03 參數的手機 APP。用這款 APP 去連接 VDB03，可以修改它的廣播頻率、功率、UUID、Major、Minor 和設備名稱等等參數，但廣播頻率的修改在按鍵按下和抬起、或者重新上電后就會失效。當 VDB03 處于廣播狀態時這些參數將被廣播出來。


藍牙定位基站分類

VDB03分為2款不同的配置外觀，如下圖所示，帶防拆按鍵的VDB03和無防拆按鍵的VDB03。帶防拆按鍵的VDB03，在被拆卸后，會實時上傳報警信息。用戶可以根據自己的定位需求進行選擇。安裝方面：需要確保安裝面平整，可以在正常安裝時把VDB03的防拆按鍵按下。

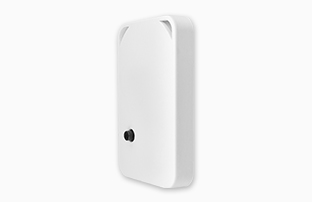

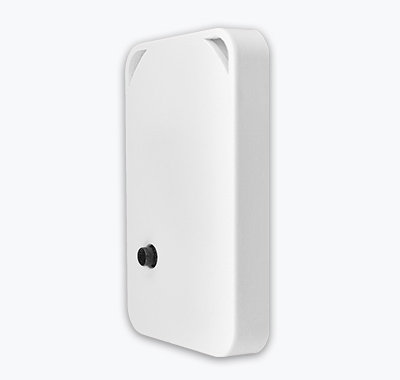

帶防拆按鍵資產標簽VDB03

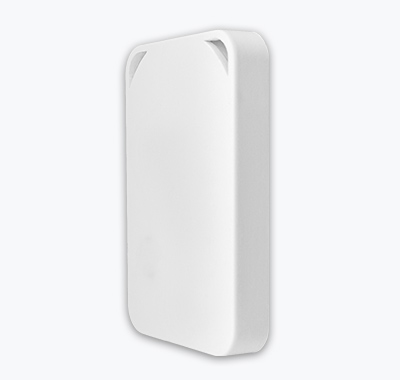

資產定位標簽VDB03

VDB03特征


配置防拆卸按鍵


拆卸后SOS后臺告警


iBeacon協議


70米廣播距離


手機app修改參數


應用：資產設備定位管理


BLE藍牙4.2版本


BLE低功耗設計

手機app軟件修改iBeacon VDB03的參數配置

iBeacon藍牙信標VDB03支持通過兩款手機app（Skylab_Beacon）和nRF Connect連接，修改默認的廣播參數，比如UUID、Major、Minor、發射功率、廣播頻率、廣播間隔等。兩款手機app的首頁界面如下圖所示。

Skylab_Beacon

手機app（Skylab_Beacon）由微能信息提供，可以修改iBeacon VDB03的藍牙信標名稱、修改UUID、修改Major、Minor、修改參考信號強度、修改廣播頻率、修改Companyid、修改密碼等參數。

nRF Connect

手機app（nRF Connect）由Nordic官方開發，可以修改ibeacon VDB03的發射功率。

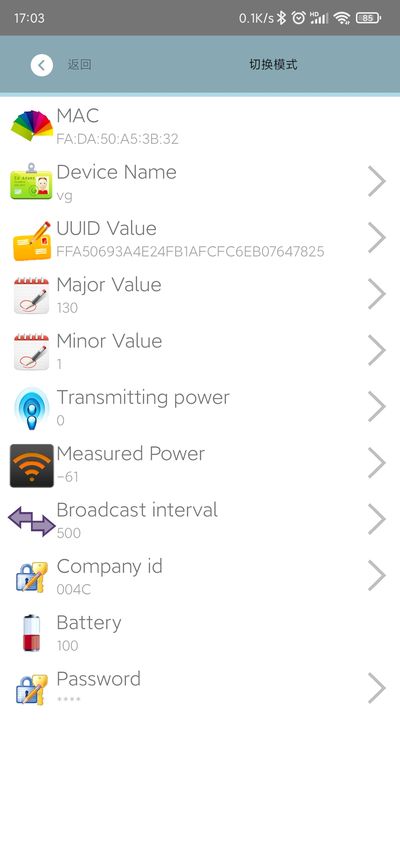

手機app：Skylab_Beacon

手機app：nRF Connect.jpg

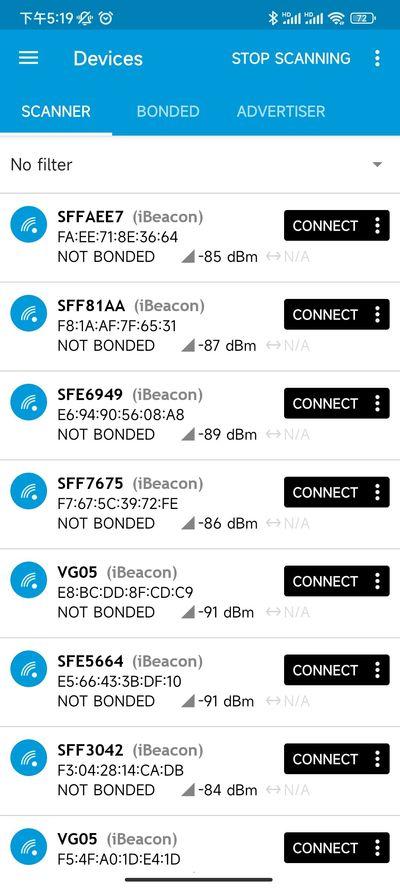

手機app：nRF Connect

手機app（Skylab_Beacon）界面參數配置說明:

手機app首頁項目	說明
MAC	iBeacon藍牙信標的MAC地址（不可修改）
Device Name	修改所選藍牙信標的名稱
UUID Value	按照ISO/IEC11578:1996標準的128位標識符(16字節)
Major Value	16位標識符(0-65535)
Minor Value	16位標識符(0-65535)
Transmitting Power	發射功率
Measured Power	距離1米時的參考信號強度
Broadcast interval	Beacon廣播間隔
Company id	作為區分的id號
Battery	Beacon電池電量（無法修改）
Password	Beacon密碼（默認1234）

* 目前最新APP尚未上架，請聯系銷售人員提供，APP名稱：Skylab_beacon和nRFConnect。

* iBeacon信標VDB03的廣播頻率的修改在按鍵按下和抬起、或者重新上電后會失效，需重新設置。

VDB03應用

iBeacon資產定位標簽VDB03常用于資產定位管理系統、藍牙定位系統、考勤簽到打卡、近場信息推送、身份識別、微信搖一搖等。

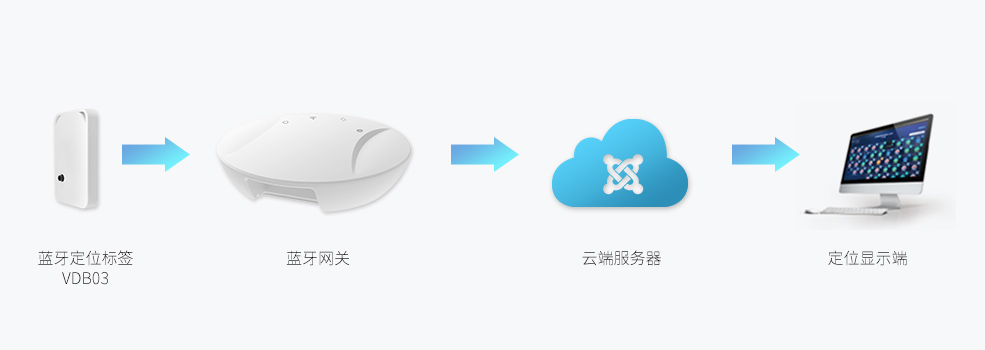

應用1：資產、設備定位管理系統

VDB03作為藍牙資產定位標簽，用在資產、設備定位管理系統中，和固定資產綁定，實時定位和監測固定資產、貴重設備等的位置信息。

應用2：基于位置信息的近場信息推送

基于iBeacon VDB03的地理位置信息的信息推送和交互，比如商超中向手機推送優惠券，展館中向手機推送展品介紹信息等。

VDB03參數

產品參數
尺寸	37.3 * 23.4* 5.1 mm（長度寬度高度）
電池型號	CR2032紐扣電池
工作溫度	-30℃~60℃
藍牙參數
無線標準	藍牙4.2
頻率范圍	2400MHz——2483.5MHz
數據速率	1Mbps（Bluetooth ? 4.2）
調制技術	PWM調制
無線安全	AES HW Encryption
傳輸功率	-25, -19, -13, -8, -3, 0, +2dBm
靈敏度	-94dBm at 1Mbps BLE
工作模式	iBeacon工作模式

VDB03電池續航時間

廣播功率	覆蓋范圍	廣播間隔	狀態	電池使用時間（月）
+2dBm	70m	9000ms	按鍵按下	39.4
+2dBm	70m	2000ms	按鍵彈起	23.3
+0dBm（默認設置）	50m（默認設置）	9000ms（默認設置）	按鍵按下（安裝）	3.6年（默認）
+0dBm（默認設置）	50m（默認設置）	2000ms（默認設置）	按鍵彈起（拆卸）	2年（默認）

* VDB03用一個金屬紐扣鋰電池供電，電池電量耗盡以后可拆卸更換；

* 功耗數據僅供參考，未考慮電池自放電因素，當計算壽命大于電池壽命（5年）時，以電池壽命為準；

* 上述計算默認采用220mAh作為電量參考。

出貨清單

設備名稱	型號	數量	備注
藍牙Beacon	VDB03	1PCS	帶防拆按鍵
紐扣鋰金屬電池（出廠已配）	CR2032	1PCS	可拆卸、不可充電電池
